CK1107D走心式数控车床三轴均采用直线滚动导轨，由绝对值伺服电机驱动，直线式排刀结构具有快速换刀、精度高等特点，数控系统功能完善，操控简易。配备自动送料机，可实现自动化生产。
●左右排刀结构，数量多换刀速度快，刚性好。
●能加工超细长的各种零件。
●合理布局，外型小巧占地面积少。
●添加双头台阶式动力头，实现车铣复合化加工
CK1107D内部结构图 CK1107D加工样品图
| 机床参数 | |||||
| 电源 | 电源额定电压 | 三相交流380V | 排刀系统 | 排刀式 | 共9把 |
| 电源额定频率 | 50HZ | 车削刀具 | 6把 | ||
| 总输入功率 | 3.5kW | 刀具尺寸 | 8*8mm | ||
| 数控系统 | BYSK | YZ190 | 正面钻孔 | 3把ER11/ɸ16 | |
| 最小设定单位 | 0.001mm | 侧面动力头 | ER11 | 2把 | |
| X轴脉冲当量 | 0.0005mm | 转速 | 0-6000r/min | ||
| Y轴脉冲当量 | 0.001mm | 功率 | 0.4kW | ||
| Z轴脉冲当量 | 0.001mm | 冷却系统 | 切削油用电机功率 | 0.12kW | |
| 最大编程尺寸 | ±9999.999 | 冷却箱容量 | 50L | ||
| 切削速度 | 1-4000mm/min | 润滑系统 | 马达功率 | 25W | |
| X轴快速进给速度 | 18000mm/min | 容量 | 2L | ||
| Y轴快速进给速度 | 18000mm/min | 气动系统 | 输入压缩空气气压 | 0.4--0.6Mpa | |

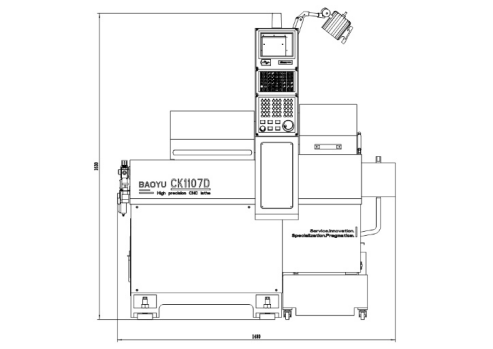

| Z轴快速进给速度 | 18000mm/min | 机床尺寸 | 长*宽*高 | 1480*800*1630 | |
| 主轴 | 最大棒料直径 | Φ7mm | 机床重量 | 750kg | |
| 主轴通孔直径 | Φ9mm | ||||
| 主轴中心离地面高度 | 890mm | ||||
| 主轴转速 | 0-7000r/min | ||||
| 主轴马达功率 | 1.5kW | ||||
| 行程 | X轴行程 | 50mm（直径量） | 可选配置 | ||
| Y轴行程 | 100mm | ||||
| Z轴行程 | 150mm | 旋转中心架 | Z轴行程45mm | ||
| X轴伺服马达功率 | 0.4kW | ||||
| Y轴伺服马达功率 | 0.4kW | ||||
| Z轴伺服马达功率 | 0.4kW | ||||
| 滑轨形式 | 直线导轨 | ||||
| 机床配置 | ||
| 名称 | 型号/规格 | 厂家 |
| 系统 | YZ190系统 | 自制 |
| 主轴电机 | 1.5KW绝对值伺服电机 | 汇川+总线 |
| X轴电机 | 0.4kW绝对值伺服电机 | 汇川+总线 |
| Y轴电机 | 0.4kW绝对值伺服电机 | 汇川+总线 |
| Z轴电机 | 0.4kW绝对值伺服电机 | 汇川+总线 |
| X轴丝杆 | 185*2006 | 中国台湾合资 |
| Y轴丝杆 | 245*2006 | 中国台湾合资 |
| Z轴丝杆 | 330*2006 | 中国台湾合资 |
| X轴导轨 | HGH15 | 上银/银泰 |
| Y轴导轨 | HGH15 | 上银/银泰 |
| Z轴导轨 | HGH15 | 上银/银泰 |
| 以上多种品牌同级别随机 | ||
 |
||
